NLDD-H/ LDDS-H Series DC-DC LED Power Supply
MEAN WELL은 안전 저전압 중앙 집중식 버스의 유망한 시장에 더 많은 SELV(클래스 III) DC 입력 스텝다운 LED 드라이브를 제공하기 위해 NLDD-H 및 LDDS-H
시리즈라는 두 개의 직류(DC) 입력 LED 드라이버를 개발했습니다. 이 두 시리즈는 48V 또는 24V DC 애플리케이션의 조명 장비에 적용하거나 DC 버스
애플리케이션의 조명 제품과 함께 사용할 수 있습니다.
소형 NLD-H 및 LDDS-H 시리즈는 48V DC 입력 전압을 정전류 출력으로 변환한 다음 LED 모듈을 직접 구동하는 단계적 설계입니다. 250/300/350/500/700/1050/1200/1400mA를 포함한 다양한 출력 전류 모델의 경우 상용 트랙 조명 또는 사무실 실내 조명 조명 기구에 적합합니다.

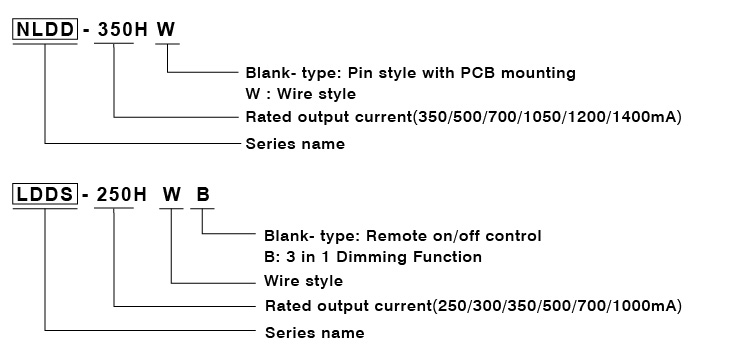

NLDD 시리즈는 두 가지 출력 연결 방식, 즉 PIN 스타일과 와이어 스타일을 제공하는 반면, LDDS-H 시리즈는 와이어 스타일만 제공합니다. 비록 DC 저전압
애플리케이션이지만, MEAN WELL은 조명 규정 EN61347/EAC TP TC 004 및 EMC EN55015/EAC TP TC 020 준수, SELV(<60VDC) 및 III 등급 규정 준수를
포함한 CE 및 EAC 인증에 적용된다.
| Series | PIN Style | Wire style |
| NLDD-H (일반 적용) |  |  |
| LDDS-H (상업용 선로조명 적용) | N/A |  |
- 와이드 DC 입력 전압 작동
- 와이드 출력 전진 전압 설계
- 정전류 출력 설계
- 최대 96%의 높은 효율성
- 보호: 과열/단락
- 소형 크기 및 완전 캡슐화
- 3년 보증(NLDD-H) 및 5년 보증(LDDS-H)
NLDD-H Series LDDS-H Series
To offer more SELV(Class III) DC input step-down LED drives for the promising market of the safety Low-voltage centralized bus, MEAN WELL has developed two direct current (DC) input LED drivers, NLDD-H and LDDS-H series. These two series can be applied to lighting equipment of 48V or 24V DC applications or used with lighting products for DC bus applications.
The compact size NLDD-H and LDDS-H series are step-down design, converting 48V DC input voltage into constant current output and then directly drive LED modules. With a variety of output currents model, including 250/300/350/500/700/1050/1200/1400 mA, they are suitable for commercial track lighting or office indoor lighting luminaires.
The NLDD series provides two ways of output connected, PIN style and wire style while LDDS-H series offers wire style only. Although it is a DC low-voltage application, MEAN WELL applies for CE and EAC certification, including compliance with lighting regulations EN61347/EAC TP TC 004 and EMC EN55015/EAC TP TC 020 and compliance with SELV (<60V DC) and Class III luminaire regulations.
| Series | PIN Style | Wire style |
| NLDD-H (General application) | | |
| LDDS-H (Commercial track lighting application) | N/A | |
- Wide DC input Voltage operation
- Wide output forward voltage design
- Constant current output design
- High efficiency up to 96%
- Protections: Over temperature/ Short circuit
- Compact size and Fully encapsulated
- 3 years warranty (NLDD-H) and 5 Years warranty (LDDS-H)
